Machine de découpe plasma DP 1000

Présentation de notre Machine de découpe plasma DP 1000

La référence des machines de découpe plasma haute intensité.

Les machines de découpe plasma haute intensité les plus simples d'utilisation du marché avec tout le savoir-faire COLLY.

Disponibles au téléchargement

  • Source de découpe plasma haute intensité KALIBURN Spirit 150, 200, 275 ou 400 A avec gestion automatique des gaz et fonction de marquage - Angle de dépouille inférieur ou égal à 2°.

  • Système de contrôle de la hauteur de la torche de découpe KALIBURN Smart HC.

  • Système anti-collision de la torche de découpe KALIBURN.

  • Commande numérique BURNY XL 19'' Tactile.

  • Logiciel d'imbrication manuelle assistée ALMA act/cut 2D Light avec importation de fichiers 2D DXF installé sur la commande numérique...

  • Dépoussiéreur à cartouches à décolmatage automatique SIDEROS ENGINEERING ECO 9, 12, 16 ou 24 CT pour découpe d'acier et d'acier inoxydable en installation intérieure avec tuyauterie Ø 300, 350, 400, ou 450 mm à la charge du client (Fourniture et installation) - (10 m et 4 coudes maximum à l'aspiration) et système d'insonorisation - Emissions de poussières inférieures à 2 mg/m3 - Efficacité de filtration de 99,999 % sur des particules jusqu'à 0,5 microns - Puissance moteur de 11, 15, 18,5 ou 22 kW.

  • Climatiseur d'armoire électrique.

  • Auto-certification «CE».

Machine de découpe plasma DP 1000

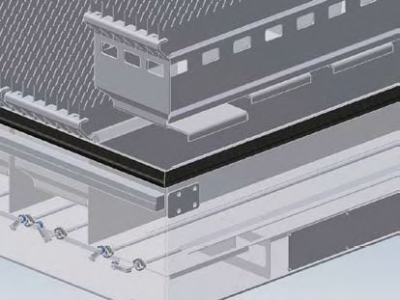

  • Bacs de largeur de 510 mm avec lumières, trémies et tiroirs permettant une aspiration périphérique et une évacuation rapide des déchets et scories.

  • Volets d'aspiration actionnés par galets de came en fonction du déplacement du portique.

Machine de découpe plasma DP 1000
  • Boutons de mise sous tension, hors tension, mise en marche et arrêt de la source de découpe...

  • Boutons de mise sous tension, hors tension, mise en marche et arrêt du dépoussiéreur...

  • Boutons d'avance et de retour des axes X XX et Y à des positions pré-définies.

  • Manipulateur de déplacement des axes X XX et Y.

  • Bouton de validation de maintien des mouvements des axes X XX et Y.

  • Potentiomètre de réglage des vitesses de déplacement des axes X XX, Y et Z.

  • Commutateur 3 positions de commande de montée et descente de l'axe Z.

  • Etc...

Machine de découpe plasma DP 1000
  • Guidage des axes par rails et chariots de guidage.

  • Entraînement par pignon et crémaillère oblique de précision de module 3 intégrée au rail de guidage de taille 35.

  • Mesure et positionnement des axes par codeurs incrémentaux et commande numérique ...

  • Cellules de protection périphérique type 4 SICK M 4000.

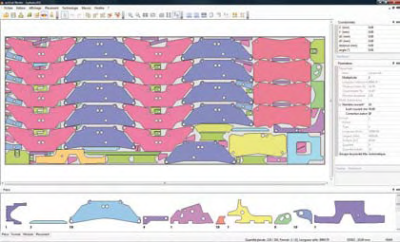

  • Logiciel d'imbrication manuelle assistée ALMA act/cut 2D Standard avec importation de fichiers 2D DXF.
  • Logiciel d'imbrication automatique ALMA act/cut 2D Pro avec importation de fichiers 2D DXF, 2D DWG et 2D IGES.
  • Option act/manager (act/cut 2D Pro nécessaire) - (Gestion du stock matière ...).
  • Option act/sign (Transformation de lettres et de dessins en contours à découper...).
  • Option act/shapes 3D (Bibliothèque de formes 3D ...).
  • Option act/unfold (act/cut 2D Standard ou act/cut 2D Pro nécessaire) - (Importation de fichiers 3D IGES, 3D STEP et dépliage de pièces ...).
  • Option interface DSTV, 3D Catia V5, 3D Catia V4, 3D Pro Enginneer, 3D Inventor, 3D Solid Edge ou 3D SolidWorks.
  • Option interface V Bend.
  • Suite logiciel ALMA : ... act/cut 2D Pro ..., ...act/sign ..., ...act shapes 3D ... et ... act/unfold ... d'éducation.
  • Suite logiciel ALMA ... d'éducation supplémentaire.
  • Plus value pour remplacement du système d'insonorisation par une bride d'adaptation pour refoulement à l'extérieur du dépoussiéreur à cartouches ... ECO 9, 12, 16 ou 24 CT ... avec tuyauterie Ø 300, 350, 400 ou 450 mm à la charge du client (Fourniture et installation) - (10 m et 2 coudes maximum au refoulement).
  • Plus value pour remplacement du système d'insonorisation par un chapeau parapluie pour installation extérieure du dépoussiéreur à cartouches ... ECO 9, 12, 16 ou 24 CT ...
  • Plus value pour dépoussiéreur à cartouches à décolmatage automatique SIDEROS ENGINEERING ECO 8, 12, 16, ou 24 R pour la découpe d'acier, d'acier inoxydable et d'alliage d'aluminium en installation extérieure avec tuyauterie Ø 300 mm à la charge du client (Fourniture et installation) - (10 m et 4 coudes maximum à l'aspiration) et chapeau parapluie - Puissance moteur de 11, 15, 18,5 ou 30 kW.
Machine de découpe plasma DP 1000
